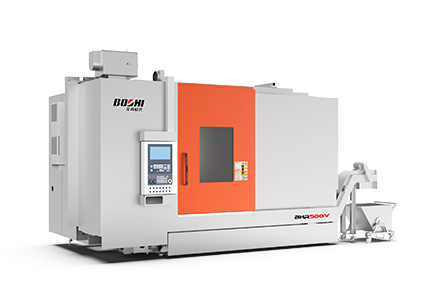

BHR500V臥式車銑復合加工中心采用臥式對列雙主軸布局，上刀架為回轉B軸，下刀架為臥式伺服動力刀塔結構，機床采用高速車銑電主軸，滾柱線軌導軌副，車銑刀庫，機床具有9軸5聯動、車銑復合、高速高精度等特點。
設備用于對復雜軸類零件等精密車、銑復合加工，廣泛應用于汽車、模具等制造業，特別適合能源、油氣、擠出機螺桿、塑料機械、曲軸及通用加工領域，為用戶提供客戶化的加工方案。
產品特點：
主軸箱：高精度主軸軸承，最高轉速達4000r/min，高精度C軸驅動、制動結構，可以高速、高精車削；
進給系統：X、Y、Z各軸均采用伺服電機驅動滾珠絲杠傳動，傳遞扭矩大，移動速度快；全閉環控制，加工精度高；
加工能力：工件一次裝夾完成多道工序加工，裝夾誤差少，生產效率高，適用于復雜零件的加工；
刀庫：車銑共用40T鏈?zhǔn)降稁?kù)，結合下刀架，提供充足的刀具安裝能力；選配圓盤刀庫，結構緊湊，換刀速度快；
|
項目 |
單位 |
規格參數 |
|
|
加工范圍 |
最大加工直徑（上刀架） |
mm |
φ500 |
|
最大加工長度 |
mm |
1000 |
|
|
行程 |
X1軸 |
mm |
535 |
|
X2軸 |
mm |
200（-30~170） |
|
|
Z1軸 |
mm |
1100 |
|
|
Z2軸 |
mm |
1000 |
|
|
Z3 (W軸，第2主軸) |
mm |
1100 |
|
|
Y軸(上刀架) |
mm |
230(±115) |
|
|
B軸 |
deg |
-30°— +210° |
|
|
C軸 |
deg |
旋轉軸 |
|
|
進給 |
快速進給速度 X1/X2軸 |
m/min |
48 |
|
Z1軸 |
m/min |
40 |
|
|
Y軸 |
m/min |
40 |
|
|
Z3(W)軸 |
m/min |
32 |
|
|
B軸 |
r/min |
40 |
|
|
C軸 |
r/min |
80 |
|
|
導軌方式 X/Y/Z/Z3(W)軸 |
滾柱線性導軌 |
||
|
第１主軸 第2主軸 |
卡盤尺寸 |
inch |
10 |
|
轉速 |
r/min |
max 4000 |
|
|
電機功率(額定) |
kw |
20.9 |
|
|
電機扭矩(額定/S6-40%) |
Nm |
109.6/160 |
|
|
分度角度(C軸) |
deg |
0.001 |
|
|
C軸轉速（銑削模式） |
r/min |
80 |
|
|
主軸鼻端 |
- |
A2-8 |
|
|
主軸通孔直徑 |
mm |
φ91 |
|
|
上刀架 |
刀具形式 |
HSK-A63 |
|
|
B軸分度角度 |
deg |
0.001 |
|
|
B軸分度方式 |
直驅 |
||
|
B軸分度時間 |
s |
1/90° |
|
|
B軸轉速 |
r/min |
40 |
|
|
B軸最大扭矩 |
Nm |
1500 |
|
|
刀具安裝位置 |
把 |
1 |
|
|
車削刀具尺寸 外徑／內徑 |
mm |
□25/50 |
|
|
銑主軸轉速 |
r/min |
max 12000 |
|
|
銑主軸功率(額定/最大) |
kw |
35/42 |
|
|
銑主軸扭矩(額定/最大) |
Nm |
83/100 |
|
|
中心出水壓力 |
MPa |
7 |
|
|
刀庫 |
刀柄形式 |
HSK-A63 |
|
|
刀具收納把數 |
把 |
40 |
|
|
刀具最大直徑 |
mm |
φ90/φ125(無相鄰接刀具) |
|
|
最大刀具重量 |
Kg |
6 |
|
|
最大刀具長度 |
mm |
300 |
|
|
下刀架 |
刀架形式/刀具接口 |
|
BMT55/ER32 |
|
刀位數 |
|
12 |
|
|
刀具尺寸（車削/鏜孔） |
mm |
25×25/φ50 |
|
|
回轉刀具電機功率（額定/最大） |
KW |
5.5/8.3 |
|
|
動力電機扭矩 |
Nm |
35 |
|
|
回轉刀具轉速 |
r/min |
40—4000 |
|
|
最大端銑直徑/攻絲尺寸 |
mm |
φ20/M18 |
|
|
NC裝置 |
數控系統 |
|
SIEMENS ONE |
|
機床總重 |
|
Kg |
13500 |
