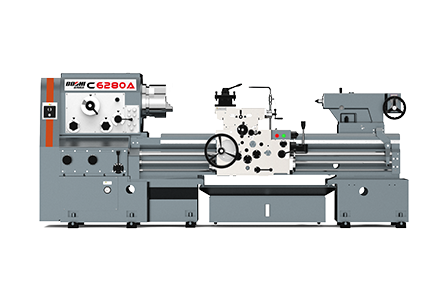

C6280A系列臥式車床能適用于各種車削工作,如車削內外圓柱面、圓錐面、以及其它回轉面、端面,還可加工各種常用螺紋——如公制、英制、模數、徑節螺紋,以及鉆、鉸、攻絲、拉削線槽等工作。
產品特點:
1)床身及床腿采用高強度鑄鐵鑄造,多次時效處理,有效抑制了加工過程中切削力導致的變形和應力;床身導軌中頻淬火后進行精密磨削,強度保持極佳,確保機床長時間使用的穩定性;可拆卸式馬鞍床身,加大床身回轉直徑,提升機床的加工能力;
2)床頭箱在臥式加工中心上精加工,箱內軸承采用國內知名品牌,主軸及齒輪經過高頻淬火、精密磨削,表面拋丸處理等特殊手段,以此使得整機性能更大化的提升。
3)走刀箱獨特的變速機構,能精確的將床頭箱部分的速度改變傳送到絲杠上;面板上公英制螺紋的選擇、技術參數參照表,各種宜人性設計保證操作人員迅速、安全、快捷的工作生產。
4)溜板箱采用科學的分析計算、合理的齒輪傳動配合、將絲杠的轉動精確傳遞到床鞍橫、縱進給上來,確保機床加工功能的實現。
5)床鞍平-V導軌采用貼塑技術,動、靜態摩擦力小,人工刮研在保證接觸的同時,也加強了導軌潤滑和潤滑油的貯存、精度保持性顯著提高。
6)刀架:刀架設計精巧、夾持刀具便捷、大小刀架配合使用更能完成一些特殊零件的加工,可用上刀架單獨機動車削短的錐度。
適用行業:
適應輕工、機械、汽車、摩托車等多個行業。
項目 |
名 稱 |
單位 |
C6280A系列 |
加工范圍 |
床身上最大回轉直徑 |
mm |
φ830 |
床鞍上最大回轉直徑 |
mm |
φ540 |
|
馬鞍內最大回轉直徑 |
mm |
φ970 |
|
兩頂尖之間最大距離 |
mm |
1500 |
|
最大工件車削長度 |
mm |
1400 |
|
馬鞍有效寬度 |
mm |
300 |
|
床身導軌寬度 |
mm |
560 |
|
主軸 |
主軸通孔直徑 |
mm |
φ105 |
主軸孔錐度 |
|
1:20(公制錐度) |
|
主軸頭型式 |
|
A2-11 |
|
主軸轉速 |
r/min |
14級 12.5-1120 |
|
進給和螺紋 |
上刀架最大行程 |
mm |
200 |
下刀架最大行程 |
mm |
515 |
|
刀具截面 |
mm |
32×32 |
|
橫向進給范圍 |
mm/r |
64種 0.031-7.0 |
|
縱向進給范圍 |
mm/r |
64種 0.062-14.0 |
|
公制螺紋范圍 |
mm |
38種 0.5-56 |
|
英制螺紋范圍 |
t.p.i |
43種 56-0.5 |
|
模數螺紋范圍 |
πmm |
21種0.25-7 |
|
徑節螺紋范圍 |
DP |
27種 56-4 |
|
尾座 |
尾座套筒直徑 |
mm |
φ100 |
尾座套筒最大行程 |
mm |
250 |
|
尾座套筒孔錐度(莫氏) |
|
莫氏No.5 |
|
電機 |
主電機功率 |
kW |
11 |
冷卻泵電機功率 |
kW |
0.18 |
|
其它 |
機床長度 |
mm |
3500 |
機床寬度 |
mm |
1370 |
|
機床高度 |
mm |
1470 |
|
總重量 |
kg |
4500 |
