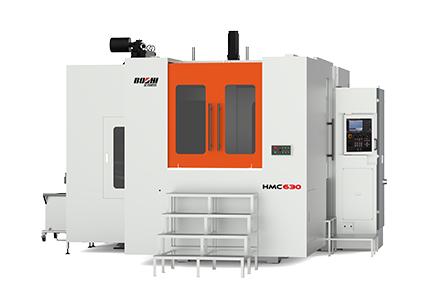

HMC630
產品介紹：

HMC630臥式加工中心采用正T型結構，整體式底座，大跨距雙層壁立柱，三軸采用進口滾柱導軌，整機結構剛性高。機床強制冷卻帶傳動主軸，有力保證了機床的精度穩定性。機床配雙托盤自動工件交換系統，能用于箱體、盤類、板殼、機座等零件的批量多面機械加工，也適用于各種模具的精加工。

產品特點：

1）機床整體為正T型結構，高強度整體式鑄鐵底座，立柱采用大跨距階梯式導軌布局，精度保持性優良。

2）整機采用高剛性設計，主要結構經應力應變及有限元分析。

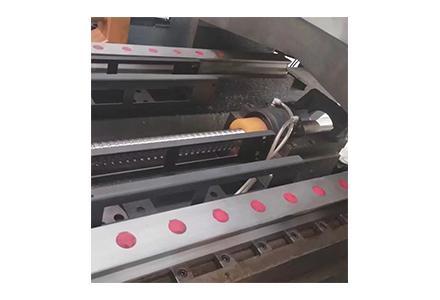

3）三軸高剛性滾柱重負荷精密級直線導軌，動態響應性能好，精度保持性高。保證加工運動的高速、高精度、高剛性和高穩定性。

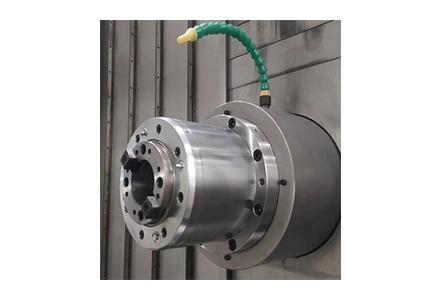

4）高速、高扭矩、皮帶式主軸使加工表面更佳。

5）采用高速高精度氣動主軸箱自重平衡系統，高速穩定性好。

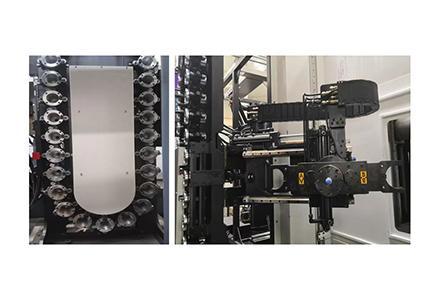

6）液壓鏈式刀庫，承載能力大，穩定高。

7）雙托盤工件自動交換系統，可提高加工效率高。

8）內置雙螺旋后排式排屑器，排屑能力大，結構緊湊；冷卻水箱采用分離式，移動、清潔方便。

適用行業：

適用于汽車、模具、通訊、醫療器材、儀器儀表等行業。




技術規格：

項目

單位

HMC630

移

動

X軸

mm

1000

Y軸

mm

850

Z軸

mm

850

主軸端到工作臺中心的距離

mm

200-1050

主軸中心到托盤頂部的距離

mm

75-925

工

作

臺

及

托

盤

工作臺尺寸

mm

630×630

工作臺分度

Deg

360×1°（0.001°）

工作臺類型



螺紋孔型24-M16

工作臺承載能力

kg

1200

最大工件尺寸，回轉直徑

mm

Ф1000，H1000

托盤交換型式



旋轉式

托盤交換時間

s

16

托盤個數



2

工作臺離地面距離

mm

1305

工作臺最大承載扭矩

Nm

4500

主

軸

主軸最高轉速

r/min

6000

主軸功率

kW

18.5/22

主軸扭矩

Nm

471/560

錐孔



BT50

主軸冷卻方式



強制冷卻

進

給

導軌



滾柱線性導軌

進給電機扭矩X/Y/Z

Nm

30/30/30

快速進給速度X/Y/Z

m/min

32/32/32

切削進給速度X/Y/Z

m/min

12

絲杠冷卻



強制冷卻

三軸光柵



選配

刀

具

裝

置

刀具容納數

把

40（60）

刀具交換方式



機械手

刀具選擇方式



雙向

刀具最大重量

kg

25

最大刀具直徑（滿刀/鄰空）

mm

125/245

最大刀具長度

mm

400

刀柄型式



MAS403 BT50

拉釘型式



MAS403 P50T-1（45°）

換刀時間（T-T）（C-C）

s

3.5/18

精

度

定位精度

mm

0.012

配光柵尺定位精度

mm

0.008

重復定位精度

mm

0.008

配光柵尺重復定位精度

mm

0.005

工作臺分度定位精度

″

15

工作臺重復分度定位精度

″

±3

其

它

數控系統



FANUC 0i-MF

氣源

MPa

0.6-0.8

切削液槽容量

L

600

電源

kW

60

機床外形尺寸

mm

5800×4400×3500

機床重量

kg

23000
