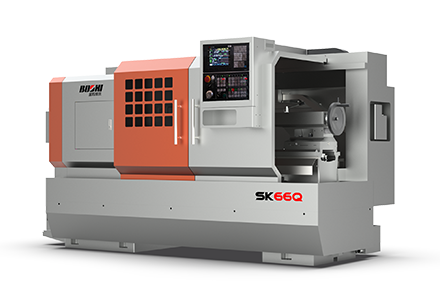

SK66Q
產品介紹：
SK66Q系列車床是一款三檔手動變速的簡式數控車床。適應輕工、機械、汽車、摩托車等多行業用戶的多品種、大批量產品的加工。
產品特點：
1）采用高強度鑄鐵床身，強度高吸震性好；多次時效處理，有效抑制了加工過程中切削力導致的變形和應力。導軌副經中頻淬火和精密磨削及貼塑、刮研工藝，使摩擦阻力小，精度保持性長久。
2）機床的主軸箱通過齒輪傳動，三檔變速，檔內無級，最大輸出扭矩可達800N·m，主軸最高轉速達1620 r/min。
3）X軸采用同步帶輪傳動，Z軸采用伺服電機與滾珠絲杠直接連接，可獲得更高的加工精度。
4）導軌、滾珠絲杠副采用集中自動稀油潤滑，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，保證了滾珠絲杠副和導軌的使用壽命。
適用行業：
適應輕工、機械、汽車、摩托車等多行業用戶的多品種、大批量產品的加工。
技術規格：
| 項 目 | 單位 | SK66Q | ||||
| 床身上最大回轉直徑 | mm | φ660 | ||||
| 床鞍上最大回轉直徑 | mm | φ440 | ||||
| 最大車削直徑 | mm | φ550/350 | ||||
| 最大工件長度 | mm | 750/620; 1000/870; 1500/1370; 2000/1870; | ||||
| 最大車削長度 | mm | 570/500; 820/750; 1320/1250; 1820/1750; | ||||
| 主軸孔徑 | mm | φ77 | ||||
| 主軸頭型式 | mm | ISO702/ⅠA2-8 | ||||
| 主軸轉速 | r/min | 3檔 無級 21-1620 | ||||
| H:1620-1620 M:66-660 L:21-210 | ||||||
| 主軸最大輸出扭矩 | N.m | 800 | ||||
| 快進速度 | m/min | X軸：6 Z軸：6/8(2000為6) | ||||
| 絲杠螺距 | mm | X向: 5 Z向: 6 | ||||
| 刀架裝刀容量 | 4(標準配置)/6(選擇配置) | |||||
| 刀臺寬度 | mm | 200X200 | ||||
| 刀架允許最大刀具截面 | mm | 25×25/φ32（鏜刀孔） | ||||
| 刀架行程 | mm | X向:275/235（六工位刀架） | ||||
| Z向: 600/850/1350/1850 | ||||||
| 尾座套筒直徑 | mm | φ75（φ80 液壓尾座） | ||||
| 尾座套筒錐度 | MT No.5（MT No.3 活主軸液壓尾座） | |||||
| 尾座套筒最大行程 | mm | 150（130 液壓尾座） | ||||
| 主電機 | 7.5Kw伺服電機 | |||||
| 主傳動三角皮帶 | B83 4根 | |||||
| 注：“/”后尺寸，為配置臥式六工刀架時的機床參數（刀盤回轉直徑以φ360計） | ||||||
| 750 | 2450×1500×1700 | |||||
| 機床外型尺寸 | 1000 | 2700×1500×1700 | ||||
| (長×寬×高) | mm | 1500 | 3200×1500×1700 | |||
| 2000 | 3700×1500×1700 | |||||
| 機床凈重 | kg | 機型 | 750 | 1000 | 1500 | 2000 |
| 2480 | 2600 | 2850 | 3100 | |||
