CBK50系列數控車床為斜床身結構，剛性好，排屑流程，主軸采用三檔機械變速，配備伺服電機實現檔內無級變速，主軸扭矩大，剛性高，可靠性好，具有良好的切屑性能，是強有力加工各種盤類和長軸類工件的得力工具。
產品特點：

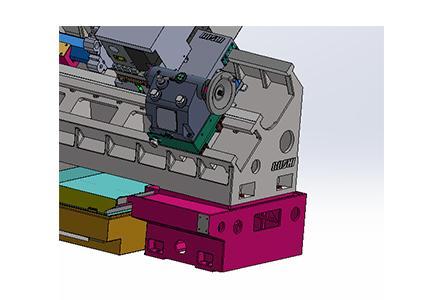

1）采用45°斜床身+底座結構，排屑流暢；多次時效處理，有效抑制了加工過程中切削力導致的變形和應力；

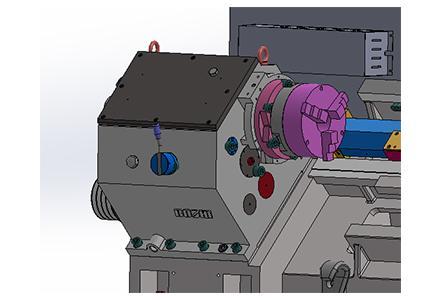

2）主軸箱通過手動三檔變速，檔內無極變速，可實現恒線速切削；

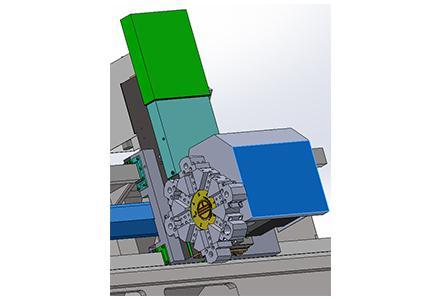

3）采用國產八工位電動刀架，換刀快、穩定可靠；
4）導軌、滾珠絲杠副采用集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，有效的減小摩擦阻力，提高了運動精度，保證了滾珠絲杠和導軌副的使用壽命。
適用行業：
適用于汽車、機械等行業。
|
項 目 |
單 位 |
CBK50 |
CBK50.1500 |
|
床身上最大回轉直徑 |
mm |
φ500 |
|
|
床鞍上最大回轉直徑 |
mm |
φ350 |
|
|
最大車削直徑 |
mm |
φ420 |
|
|
最大車削長度 |
mm |
980（臥式六工位或八工位）或1050（立式四工位） |
1500（臥式六工位或八工位）或1550（立式四工位） |
|
主軸孔徑 |
mm |
φ82 |
|
|
主軸頭型式 |
|
A2-8 |
|
|
主軸轉速 |
r/min |
3檔 無級 21-1620 H:162-1620 M:66-660 L:21-210 |
|
|
主軸最大輸出扭矩 |
N.m |
800 |
|
|
快進速度（Max.） |
m/min |
X軸：6 Z軸：8 |
|
|
滾珠絲杠直徑及導程 |
mm |
Φ32X5/Φ40X6 |
Φ32X5/Φ50X6 |
|
刀架裝刀容量 |
|
8或6或4 |
|
|
刀具尺寸 |
mm×mm |
25×25/φ40 |
|
|
刀架行程 |
mm |
X向: 255 |
|
|
Z向: 1000 |
Z向: 1500 |
||
|

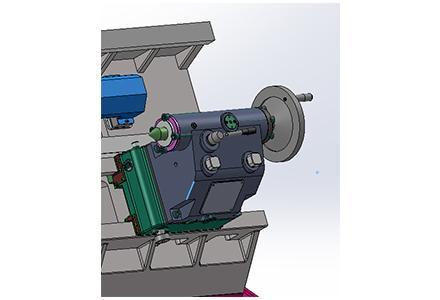

尾座套筒直徑 |
mm |
φ90 |
|
|
尾座套筒錐度 |
MT No. |
MT No.5 |
|
|
尾座套筒最大行程 |
mm |
100 |
|
|
主電機 |
7.5kW伺服電機 |
||
|
冷卻泵 |
PMY-25A-3/180W |
||
|
主傳動三角皮帶 |
B63 4根 |
||
|
機床外形尺寸 mm |
3120×1900×1910 |
3720×1900×1910 |
|
|
機床凈重 kg |
3800 |
4100 |
|
|
最大工件加工重量（兩端裝卡）kg：700（Ф250手動三爪卡盤） |
|||
