TK36Y
產品介紹：

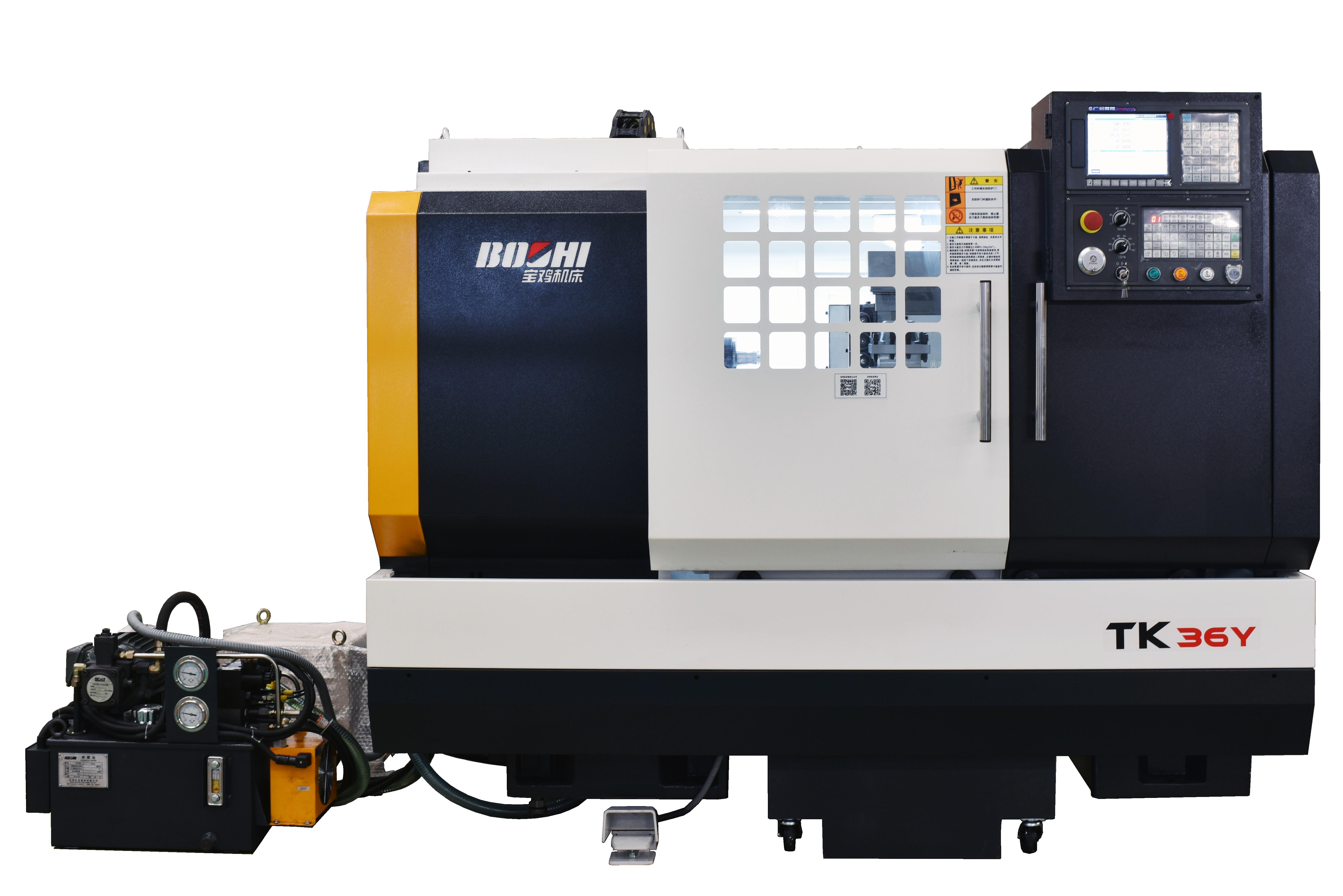

TK36Y是專門針對小型有色金屬加工而開發的車銑一體式數控車床，可完成各種車削功能，配置Y軸動力單元，也可對工件進行銑削、鉆孔、攻絲等加工。
產品特點：
1）采用獨立主軸結構，運轉平穩，無級調速；

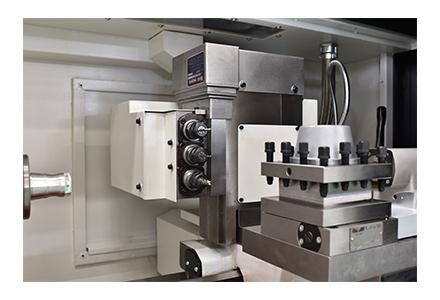

2）配置動力單元，可實現銑削、鉆孔、攻絲等加工；
3）液壓筒夾夾緊、松開，均可腳踏控制，操作方便快捷；
4）分離式冷卻水箱維護清理方便。
適用行業：
適用于輕工行業及其它機械行業中小型零件，尤其是有色金屬高速、高效的加工需求，也可滿足高校教學實訓需求。
技術規格：
|
項 目 |
單位 |
規格參數 |
|
|
加工 范圍 |
最大棒料直徑 |
mm |
Φ42 |
|
最大車削長度 |
mm |
120 |
|
|
主
軸 |
主軸通孔直徑 |
mm |
Φ57 |
|
主軸頭型式 |
|
ISO702/Ⅰ A2-5 |
|
|
主軸轉速 |
r/min |
140-3000(無級) |
|
|
主軸最大輸出扭矩 |
N·m |
83 |
|
|
液壓筒夾規格 |
|
CR42A5 |
|
|
主電機功率 |
kW |
5.5 |
|
|
床 鞍 |
移動距離X/Y/Z |
mm |
140/120/590 |
|
快速移動速度X/Y/Z |
m/min |
6/6/8 |
|
|
刀 架 |
工位數/型式 |
|
4（立式） |
|
刀具尺寸 |
mm |
20×20 |
|
|
動 力 刀 具 單 元 |
夾頭規格 |
|
ER20 |
|
最大刀具容量 |
把 |
3 |
|
|
最高轉速 |
r/min |
3500 |
|
|
最大銑刀直徑 |
mm |
Φ10 |
|
|
最大鉆孔直徑 |
mm |
Φ10 |
|
|
最大攻絲直徑( |
mm |
M8 |
|
|
其 它 |
電源 |
kVA |
12 kVA |
|
主電機皮帶 |
|
3V-710 |
|
|
體積（長×寬×高） |
mm |
2370×1280×1610 |
|
|
總重量 |
kg |
1700 |
|
